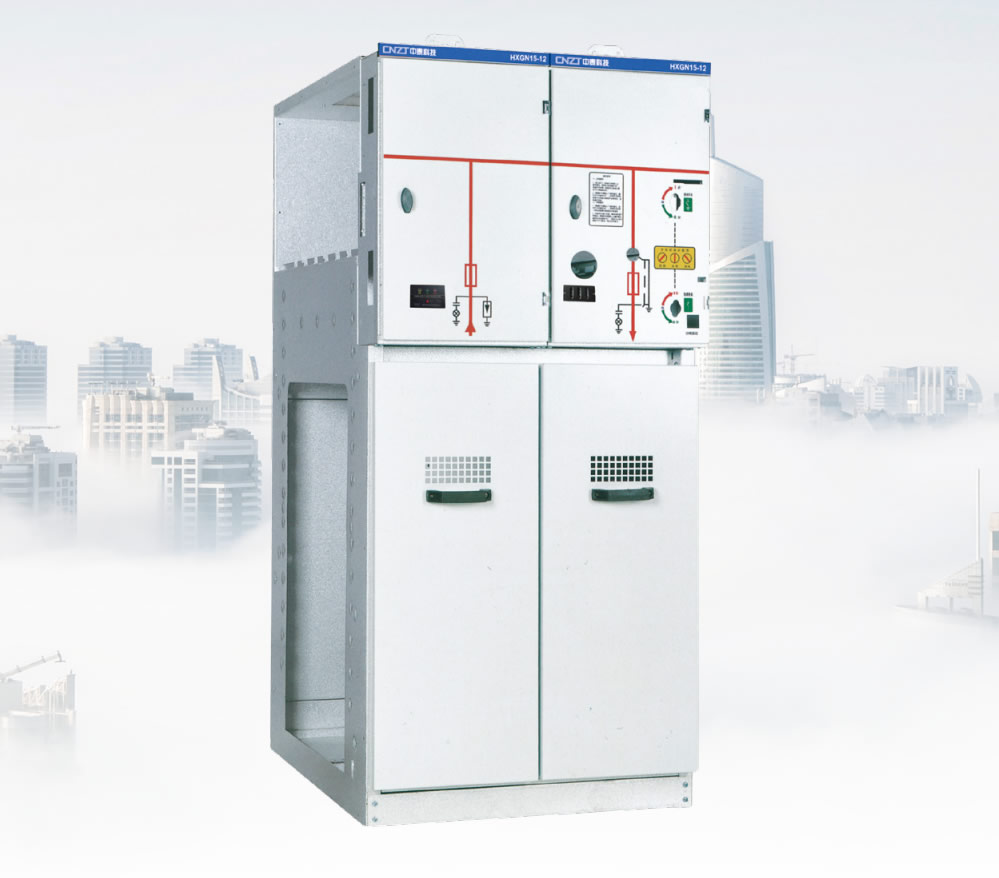

概述 HXGN□-12箱型交流金屬封閉開關(guan) 設備(簡稱環網櫃)適用於(yu) 交流50Hz、10kV的網絡作為(wei) 開斷負荷和短路及關(guan) 合短路電流用。本環網櫃配手動、電動彈簧機構來操作負荷開關(guan) 、接地開關(guan) 和隔離開關(guan) 配用手動操作機構。本環網櫃成套性強、體(ti) 積小、無火災和爆炸危險，具有可靠“五防”功能。 正常使用環境 ● 環境溫度:-25℃~+40℃; ● 海拔高度:不超過1000m(超過1000m時可與(yu) 我公司技術部協商生產(chan) ); ● 空氣相對濕度:日平均值不大於(yu) 95%，月平均值不大於(yu) 90%; ● 地震烈度:不超過8度; ● 沒有火災、爆炸危險、嚴(yan) 重汙穢、化學腐蝕及劇烈震動的場所。 |
|

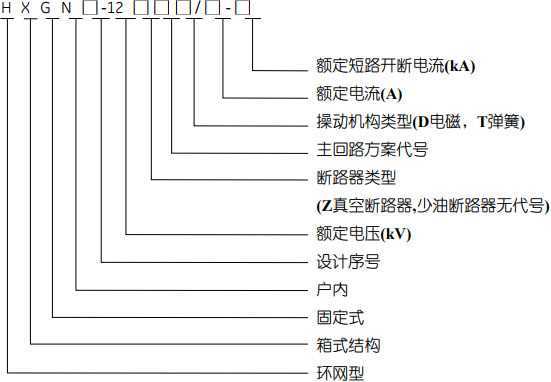

型號含義(yi)
|
|
序號 |
名稱 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
HZ |
50 |
|
3 |
主母線額定電流 / 熔斷器*大額定電流 |
A |
630，125 |
|
4 |
主回路、接地回路額定短時耐受電流 |
kA/s |
20，3 |
|
5 |
主回路、接地回路額定峰值耐受電流 |
kA |
50 |
|
6 |
主回路、接地回路額定短路關(guan) 合電流 |
kA |
50 |
|
7 |
負荷開關(guan) 滿容量開斷數 |
次 |
100 |
|
8 |
熔斷器開斷電流 |
kA |
31.5，40 |
|
9 |
額定閉環開斷電流 |
A |
630 |
|
10 |
額定轉移電流 |
A |
1600 |
|
11 |
機械壽命 |
次 |
2000 |
|
12 |
1min 工頻耐壓（峰值）相對、對地 / 隔離斷口 |
kV |
42，48 |
|
13 |
雷電衝(chong) 擊耐受電壓（峰值）相間對地 / 隔離斷口 |
kV |
75，85 |
|
14 |
二次回路 1min 工頻耐壓 |
kV |
2 |
|
15 |
防護等級 |
|
IP3X |
|
序號 |
名稱 |
單位 |
數值 |
|
1 |
斷路器櫃寬 |
mm |
750 |
|
2 |
其它櫃寬 |
mm |
375，500 |
|
3 |
高 |
mm |
1435，1600，1850 |
|
4 |
深 |
mm |
980，900 |
|
5 |
繼電器箱高 |
mm |
450 |

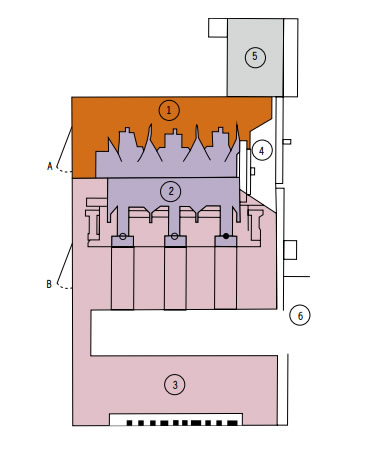

櫃體(ti) 結構
環網櫃體(ti) 采用2mm厚敷鋁鋅板（或冷軋板噴塑後）鉚接成型，櫃後設有二處壓力釋放孔，其一是針對電纜室另一個(ge) 針對負荷開關(guan) /母線室。此結構能夠*大限地保
障人身安裝和運行設備的可靠。
● 各間隔小室
○ 母線室
母線室位於(yu) 櫃的頂部並連接相鄰開關(guan) 櫃。
○ 負荷開關(guan) 是獨立單元，內(nei) 部充以SF6氣體(ti) 。
○ 電纜室
大約75%空間是用於(yu) 電纜連接、熔斷器、接地開關(guan) 和CT、PT安裝。
○ 機構小室與(yu) 聯鎖
小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
○ 繼電器箱
繼電器箱在櫃的頂部是可選的。小室用來安裝特殊的裝置諸如儀(yi) 表、繼電器和馬達單兀。
○ 斷路器室
一個(ge) 真空斷路器置於(yu) 上隔離開關(guan) 之下或下隔離至上。
● 壓力釋放
○ 上麵的壓力釋放
上麵是用於(yu) 釋放母線和負荷開關(guan) 室內(nei) 部電弧事故時產(chan) 生的氣體(ti) 壓力。
○ 下麵的壓力釋放
下麵是用於(yu) 釋放電纜小室內(nei) 部電弧事故時產(chan) 生的氣體(ti) 壓力。
● FLN36-12/630 負荷開關(guan)
FLN36型負荷開關(guan) 為(wei) 雙斷點、旋轉式動觸頭，以SF6氣體(ti) 為(wei) 滅弧介質，動靜觸頭 置於(yu) 加強結構的模鑄環氧樹脂外殼中。在操作軸引出端是一個(ge) 透明的熱壓成型的 塑料端蓋，透過端蓋可以觀察狀態。
每個(ge) 開關(guan) 充以1.4帕氣壓的SF6氣體(ti) 後是**密封的（SFL意“永遠密封”），用 氦檢測器可以檢 有無氣體(ti) 滲漏。
開關(guan) 垂直或水平安裝不限，在單元式櫃內(nei) ，典型的安裝方式是在電纜室和母線室 之間置一鋼隔板，水平安裝。
這種安裝方式將開關(guan) 外殼封在接地的鋼板內(nei) 並將母線與(yu) 電纜接頭之間相隔離，以 符合運行維護的*嚴(yan) 格**要求。
假若內(nei) 部發生燃弧，在外殼後部有一個(ge) 結構薄弱點，它將補衝(chong) 開，把電弧氣體(ti) 導 出開關(guan) 之外，隨後櫃上麵的泄弧活門被衝(chong) 開並將 過壓氣體(ti) 導向櫃外。
