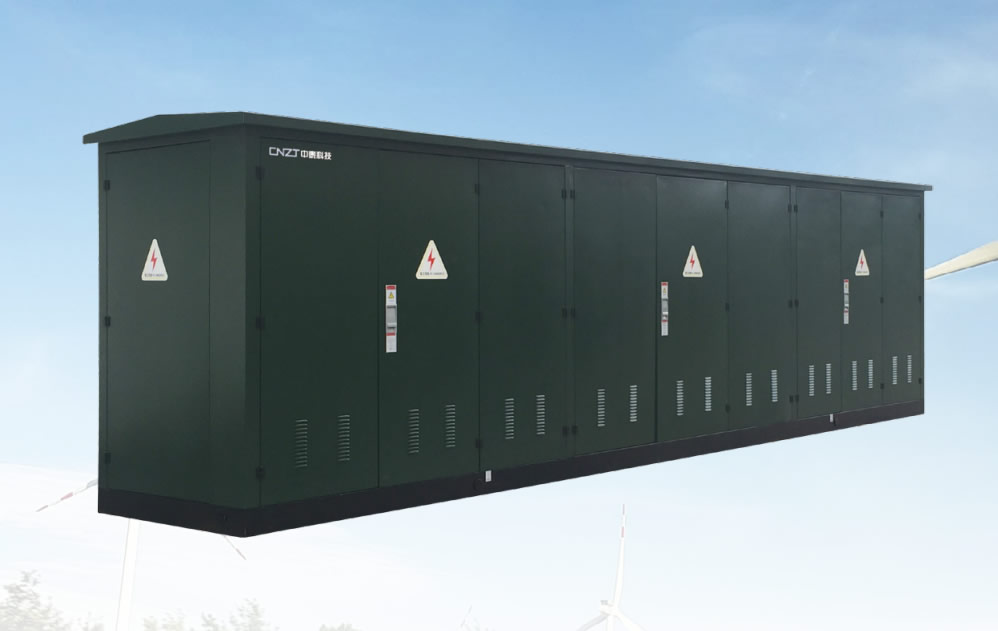

概述 XGW-12戶外開閉所是我公司采用國外先進技術，根據我國各區域配電網絡 特點和城市配網電纜化改造的實際情況，開發、生產(chan) 的具有****水準的戶外 環網櫃，適用於(yu) 任何惡劣環境，被廣泛應用於(yu) 工業(ye) 園區、居民區、街道、機場、 各種建築物、繁華商業(ye) 等場所。 正常使用環境 環網櫃一般在正常的室內(nei) 戶外條件下運行、服務，符合ICE 60694標準。具體(ti) 運行極限如下： ● 濕度：平均相對濕度(24小時測量)95%；平均相對濕度(一個(ge) 月測量)90% ● 安裝時無須減壓的海拔高度：2000米 ● 風壓：不超過700Pa(相當於(yu) 風速35m/s) ● 地震烈度：不超過8度 ● **汙穢等級：IV級 ● 防護等級：氣箱防護等級IP67；外箱防護等級IP4X |
|

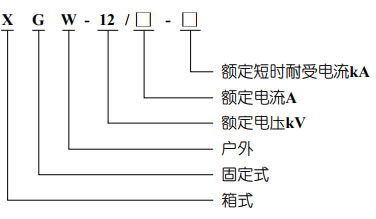

型號含義(yi)
執行標準 ● GB 1984-2014 《高壓交流斷路器》 ● GB/T11022-2011 《高壓開關(guan) 設備及控製設備標準的共用技術要求》 ● GB 3906-2006 《3.6kV~40.5kV交流金屬封閉開關(guan) 設備和控製》 ● GB 3804-2017 《3.6kV~40.5kV高壓交流負荷開關(guan) 》 ● GB 16926-2009 《交流高壓負荷開關(guan) -熔斷器組合電器》 ● DL/T791-2001《戶內(nei) 交流充氣式開關(guan) 櫃選用導則》 |
|
序號 |
項目 |
單位 |
負荷開關(guan) 單元 |
組合電器單元 |
斷路器單元 |
|
|
1 |
額定電壓 |
kV |
12 |
12 |
12 |
|
|
2 |
絕緣水平 |
1min 工頻耐受電壓 |
kV |
42/48 |
42/48 |
42/48 |
|
雷電衝(chong) 擊耐受電壓 |
75/85 |
75/85 |
75/85 |
|||
|
3 |
額定電流 |
A |
630/1250 |
125 |
630/1250 |
|
|
4 |
額定轉移電流 |
|
1700 |
|
||
|
5 |
閉環開斷電流 |
630 |
|
|
||
|
6 |
電纜充電開斷電流 |
10 |
|
|
||
|
7 |
5% 額定有功負載開斷電流 |
31.5 |
|
|
||
|
8 |
接地故障開斷電流 |
30 |
|
|
||
|
9 |
接地故障時電纜充電的開斷電流 |
17.3 |
|
|
||
|
10 |
額定短路開斷電流 |
kA |
|
注 1 |
20 |
|
|
11 |
額定關(guan) 合能力 |
50 |
注 1 |
50 |
||
|
12 |
額定耐受電流 4S |
20 |
|
20 |
||
|
13 |
額定峰值耐受電流 |
50 |
|
50 |
||
|
14 |
機械壽命 ( 主開關(guan) / 接地開關(guan) ) |
次 |
10000/3000 |
10000/3000 |
10000/3000 |
|
注1：受限於(yu) 高壓熔斷器。
● 簽訂合同前，供需雙方應對產(chan) 品技術參數、技術方案進行確認。
● 簽訂合同一個(ge) 月內(nei) ，製造廠提供基礎圖，請用戶確認。
● 用戶要求備品備件和輔助設備的範圍和數量應在技術協議或供貨合同中明確。
● 用戶需要製造廠提供技術培訓和安裝服務，應在合同中明確。
● 安裝於(yu) 檢修使用的通用工具和常用材料，需要用戶自備。
● 電纜及電纜終端應要訂貨時確定其規格、型號，由用戶訂購。
